Посадка топосъемки в координаты МСК-64

Нередка ситуация, когда нужна топогеодезическая съемка в координатах МСК-64, но имеющаяся топосъемка имеет сбитые координаты или масштаб.

Для начала следует подготовить то, к чему мы будем привязываться, то есть должен быть файл автокад, в котором будет объект, находящийся в координатах МСК, а именно должно быть соблюдено одно из условий:

• Должен быть файл автокад, в котором есть координатная сетка МСК-64, а на нашей топосъемке должны быть координатные кресты.
• На нашей топосъемке должен быть нанесен земельный участок, координаты которого мы можем найти на сайте Региональной геоинформационной системы (РГИС).

Оба варианта предусматривают использование команды Выровнять (_align). Для начала изучим команду.

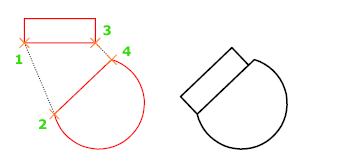

Команда Выровнять (_align) применяется тогда, когда необходим перенос, поворот или наклон выбранного объекта или объектов по точкам на другой объекте с указанием одной, двух или трех пар исходных и целевых точек.

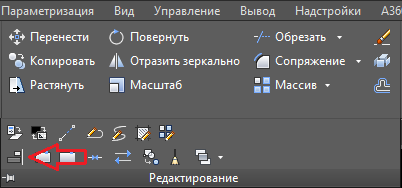

Команду можно вызвать через командную строку или в панели инструментов на вкладке «Главная», блок «Редактирование».

В нашем случае мы будем применять команду с выравниванием только по двум парам исходной и целевой точек.

Порядок работы команды:

• Вызывается команда Выровнять (_align)
• Отмечается первая пара исходной и целевой точек
• Отмечается вторая пара исходной и целевой точек
• Enter
• В командной строке пишем «да», затем «enter»

Команда выполнит перенос с поворотом и масштабированием и по двум точкам.

Вариант 1 Посадка топосъемки в координаты при наличии координатной сетки МСК-64

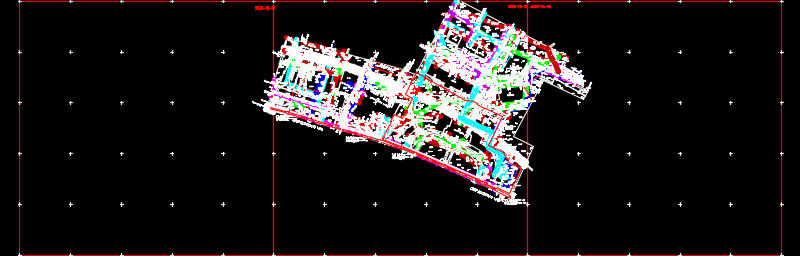

У нас имеется топосъемка со сбитыми координатами и масштабом.

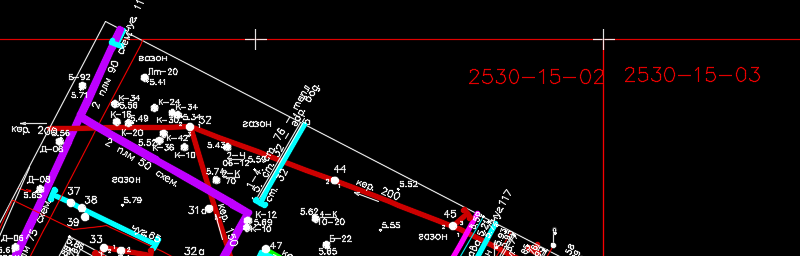

На топосъемке имеется координатная сетка, в углах которой указаны номера кадастровых кварталов должного месторасположения. Смотрим номер интересующего кадастрового квартала (2530-15-02).

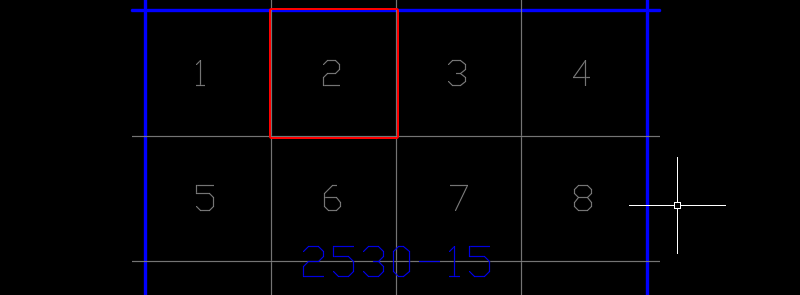

Открываем координатную сетку разграфовки планшетов МСК-64 и находим нужный планшет.

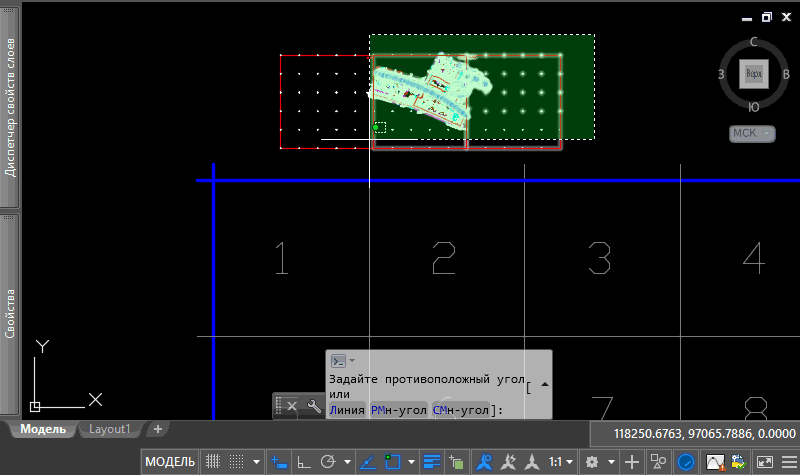

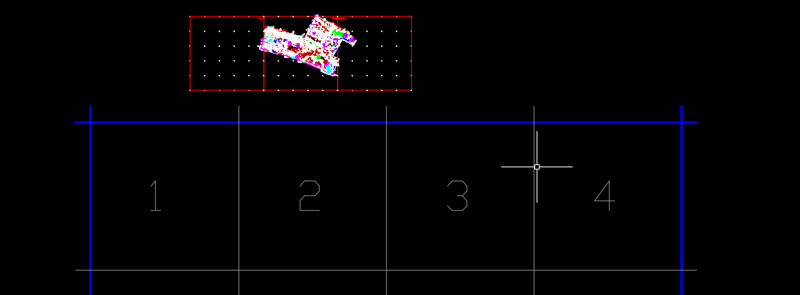

На изображении он выделен красным. Теперь нам предстоит подогнать имеющуюся топосъемку в нужный квадрат. Выделяем всю топосъемку со сбитыми координатами, копируем и вставляем над нужным квадратом. Получается следующее.

Как видно, топосъемка не только находится выше нужного положения, но имеет уменьшенный масштаб.

Соответственно, нужно выбрать две точки, по которым будет происходить масштабирование.

Вариант 2 Подгон по границам земельного участка

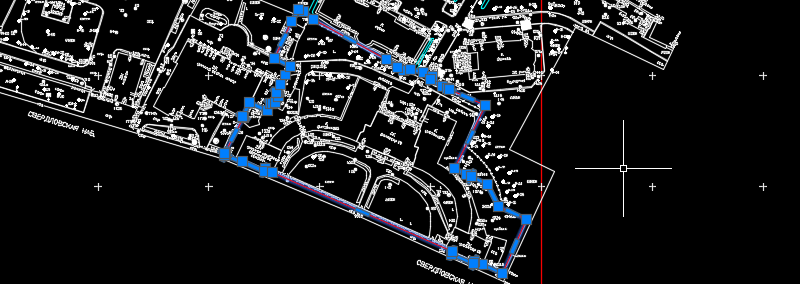

Второй вариант основан на подгоне топосъемки по сторонам, ранее нанесенного на сбитую топосъемку, земельного участка. В нашем типовом примере мы видим ранее нанесенный контур земельного участка.

Далее необходимо зананести в автокад земельный участок с правильными координатами.

Это можно делать прямо в сбитой топосъемке. Для этого нужно сделать перенос координат земельного участка из Региональной геоинформационной системы. Как это сделать подробно описано в статье «Массовый перенос координат земельного участка из РГИС в Autocad» по ссылке.

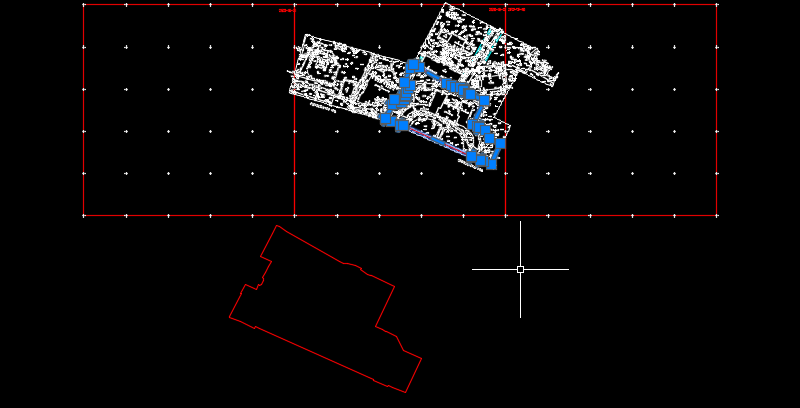

Вот, что получилось в нашем примере.

Наглядно видно, что топогеодезическая съемка съехала северо-восточнее исходного положения, а также уменьшен ее масштаб.

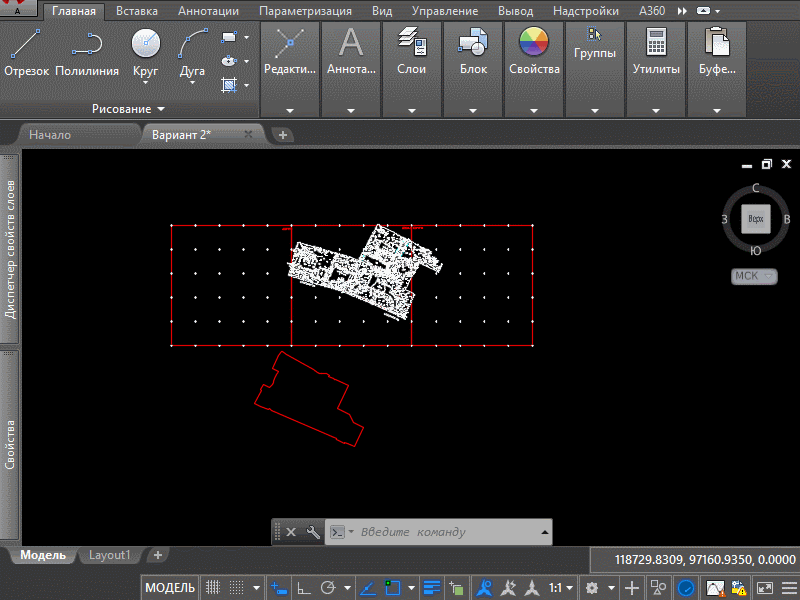

Далее, применяя ранее описанный инструмент «Выровнять» (_align), производим подгон и масштабирование всей съемки к правильно посаженному земельному участку.

Напоминаю, что слои с сетями отключены для наглядности. Чтобы они тоже были правильно перенесены и масштабированы, их следует оставить включенными.
